一﹑結構概述及功能

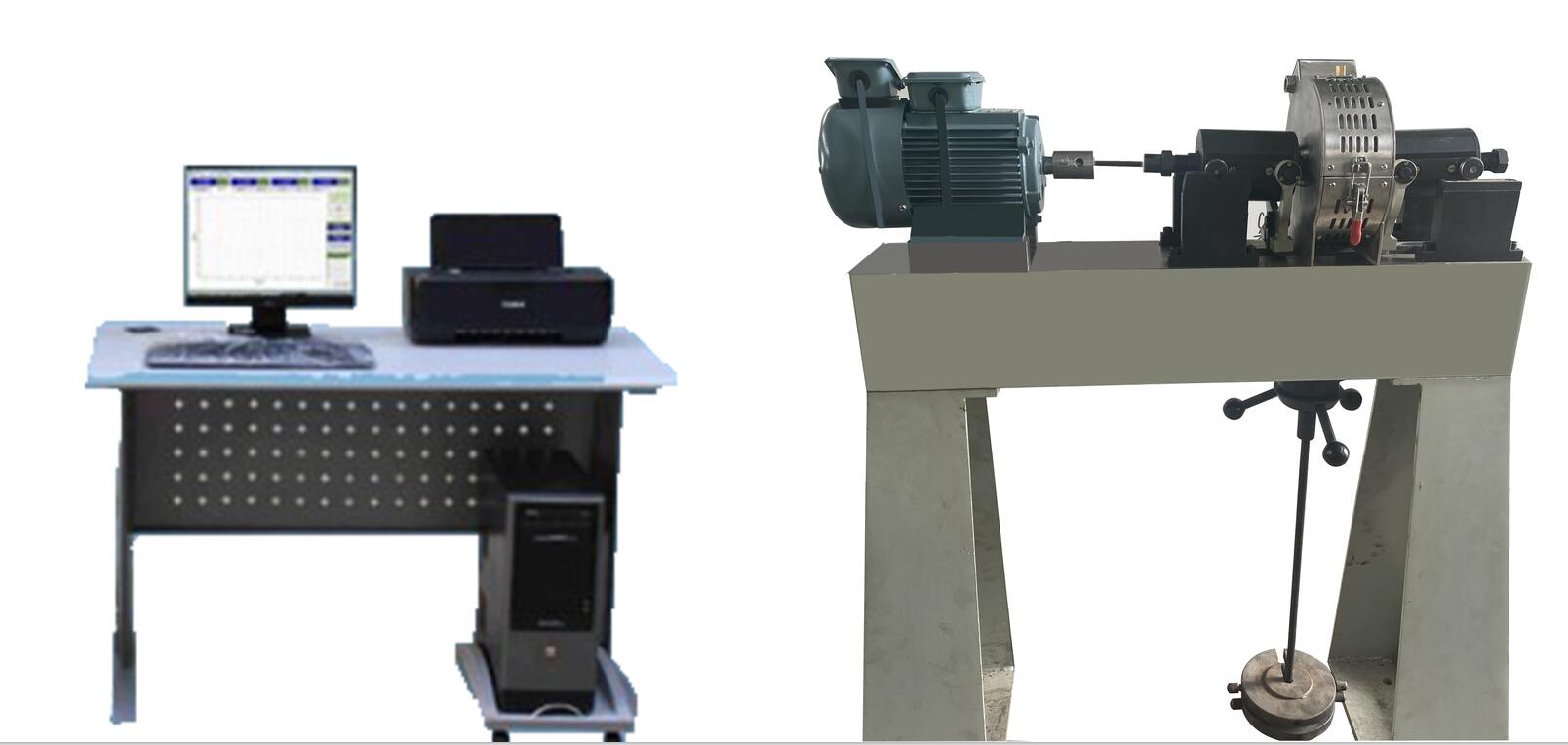

   PQ-60 型純旋轉彎曲疲勞試驗機采用完全對稱左右夾持系統、加載系統，雙點支撐、雙點加載結構設計，符合人體工程學原理，極大地保證了整機系統穩定性和可靠性。該機有機身、左右夾持系統、交流高速電機驅動器系統，微機測控系統、加載系統、高溫爐及控制系統、冷卻系統、保護系統等組成。最大限度測定金屬材料在室溫和高溫空氣中試樣旋轉彎曲條件下進行的疲勞試驗。準確記錄金屬材料在交變應力或應變作用下產生的裂紋或失效以及材料性能的變化過程。通過微機測控系統PLC/WINCC專用軟件繼而獲取疲勞壽命（疲勞失效的實際循環數）、由S-N 曲線（應力壽命曲線）獲取耐久極限應力(疲勞極限)，同時具備 4種疲勞曲線圖供參照分析使用。

二、主要技術指標

1. 加載能力：最大彎矩為60Nm, 彎矩誤差±1％（加載砝碼：0.1N-100N共10種，精度精度±0.5％。砝碼組合滿足任一加載要求）;

2. 加載力臂：100mm；力臂誤差0.01mm

3、夾持系統夾持直徑：φ8、φ12、φ17

4. 旋轉夾持裝置靜態徑向跳動量不大于0.02mm；

5. 旋轉夾持裝置動態徑向跳動量不大于0.05mm；

5. 夾持裝置加載條件下轉速：3000～8000 轉/分任意設定，轉速精度±0.5%。最高可達12000 轉/分）；

6、高溫爐溫度（300-1000，靈敏度不大于1）

控溫精度      溫度波動      溫度梯度

300～600，     ±2              2

600～900，      ±3              3

900～1000，    ±4             4

7.高溫爐均熱帶長度： 50mm；
